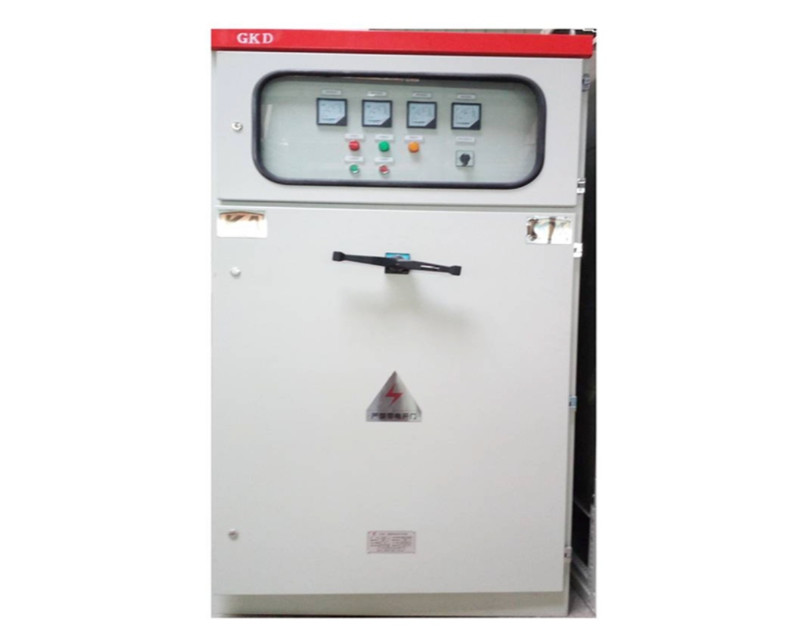

GKD(KYGD)系列礦用一般型低壓開關柜
????
產品詳細介紹
1 用途
GKD(KYGD)系列礦用一般型低壓開關柜主要用于非煤礦山井下動力控制系統，作為變電所低壓側的進線，饋線，聯絡，照明電源等。
礦用一般型低壓開關柜執行標準GB/T 12173-2008《礦用一般型電氣設備》、 GB7251.1-2013《低壓成套設備和控制設備》、Q/HY01-2016《礦用一般型低壓開關柜》
2 環境條件
2.1 正常工作條件
正常工作條件應在下列規定的范圍內：
a）周圍空氣溫度上限為+40℃，下限為-5℃。
b）海拔高度：不超過2000m。
c）周圍空氣平均相對濕度不大于95%（20℃±5℃）
d）在無破壞絕緣的氣體或蒸汽環境中。
e）固定安裝使用。
f）在中控室或控制室。
2.2 特殊工作條件
不符合2.1規定的工作條件為特殊工作條件，按與用戶簽訂的協議制造。

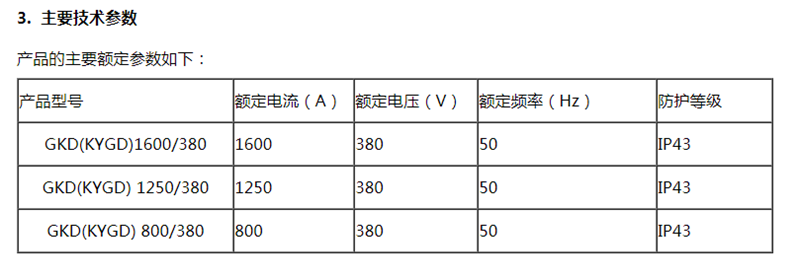

3. 主要技術參數
4 產品型號
產品的型號為 GKD(KYGD) 1600/380
額定電流/額定電壓
礦用一般型低壓開關柜
5 產品結構及原理
5.1 產品結構及外形尺寸
礦用一般型低壓開關柜主要由隔離開關、斷路器、電流互感器，熔斷器、轉換開關、信號燈和柜體構成。
5.2 電氣原理
5.2.1主要技術性能：
開關柜主要技術性能符合GB12173-2008《礦用一般型電氣設備》的各項規定，放電間隙≥10mm，爬電距離≥12.5mm，配電柜可以由不同的線路組成不同的方案，主要元器件均為國內新技術產品和引進技術的產品，具有分?jǐn)嗄芰?qiáng)，安全可靠，適合礦用供電系統的要求。
5.2.2電氣原理框圖
見附圖
6 安裝、調試、操作及使用注意事項
GKD(KYGD)礦用一般型低壓開關柜在安裝前，應仔細檢查外殼及電器元件是否在運輸過程中遭到碰撞破損，緊固螺栓是否松動。技術文件、產品出廠合格證應與產品一致。
6.1位置安裝
GKD(KYGD)礦用一般型低壓開關柜主要使用于無瓦斯、無煤塵爆炸危險的大巷或硐室的場所。應垂直安裝，其傾斜角度不大于5°。
6.2注意事項
6.2.1長期停止運行或維修過程中，應將電源開關斷開。
6.2.2維修時不得改變有關元器件的電器參數、規格和型號。
6.2.3本產品不得隨意與其它未經聯檢的設備連接。
6.2.4本產品未規定配接設備，在與其它設備連接時應經過聯檢合格后方可連接。
6.2.5維修時注意防止受潮、進灰塵。
7 運輸和貯存
7.1運輸
包裝后的GKD(KYGD)礦用一般型低壓開關柜在避免日曬、雨雪直接浸襲、跌落和碰撞的條件下，可適用于公路、鐵路、水路和空運等各種運輸方式。
7.2貯存
包裝后的開關柜在海拔2000米，環境溫度-5℃～+40℃，平均相對濕度不大于95%（+20℃±5℃），無腐蝕性氣體，通風良好的倉庫內貯存，貯存期限18個月，超過期限應按出廠檢驗內容重新進行檢驗。
